在岩棉板生产领域，玄武岩作为核心原料的地位毋庸置疑，其高强度、耐高温的特性为岩棉板奠定了优异的物理基础。但要生产出符合国家标准、满足不同场景需求的岩棉板，仅依靠玄武岩远远不够。从熔融成纤到成型固化，还需多种关键原料协同作用，这些辅料不仅影响岩棉板的性能指标，更是决定生产稳定性与产品合格率的核心因素。

一、调节熔融状态的 “助熔剂”

玄武岩的熔融温度较高（约 1500℃），直接熔融会增加能耗与生产难度，因此需加入白云石和萤石作为助熔剂。

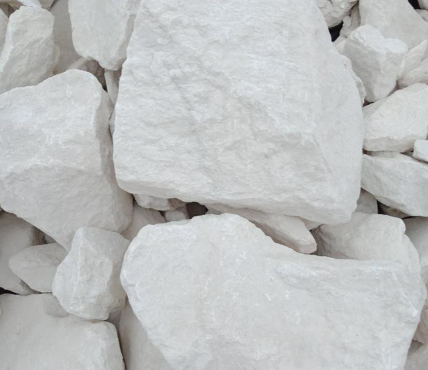

白云石主要成分为碳酸钙镁，在高温下分解产生的氧化物能有效降低玄武岩的熔融粘度，让岩浆更易流动，同时提升岩棉纤维的韧性，减少生产过程中的断丝现象。萤石则能进一步降低熔融温度，缩短熔化时间，且其含有的氟元素可清除岩浆中的杂质，提升纤维纯度。通常情况下，白云石在原料配比中占比 10%-15%，萤石占比 1%-3%，二者搭配使用可平衡能耗与纤维质量。

二、保障结构稳定的 “粘结剂”

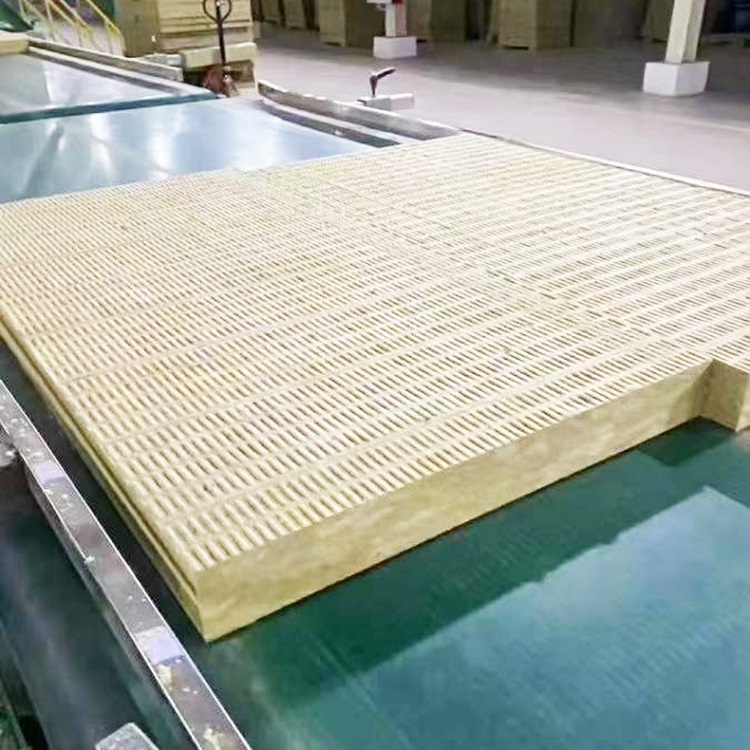

岩棉纤维成型后需通过粘结剂粘合为板材，酚醛树脂是当前主流选择。优质酚醛树脂具有粘结强度高、耐高温、耐老化的特点，能让岩棉板在长期使用中保持结构稳定，不易分层。生产中，酚醛树脂会与固化剂（如氯化铵）配合使用，通过喷洒或浸泡的方式附着在纤维表面，经高温固化后形成牢固的整体。

值得注意的是，粘结剂的用量需严格控制，通常占成品质量的 3%-5%，过量会导致岩棉板导热系数升高，影响保温性能；过少则会降低板材强度，易出现破损。

三、优化性能的 “功能性辅料”

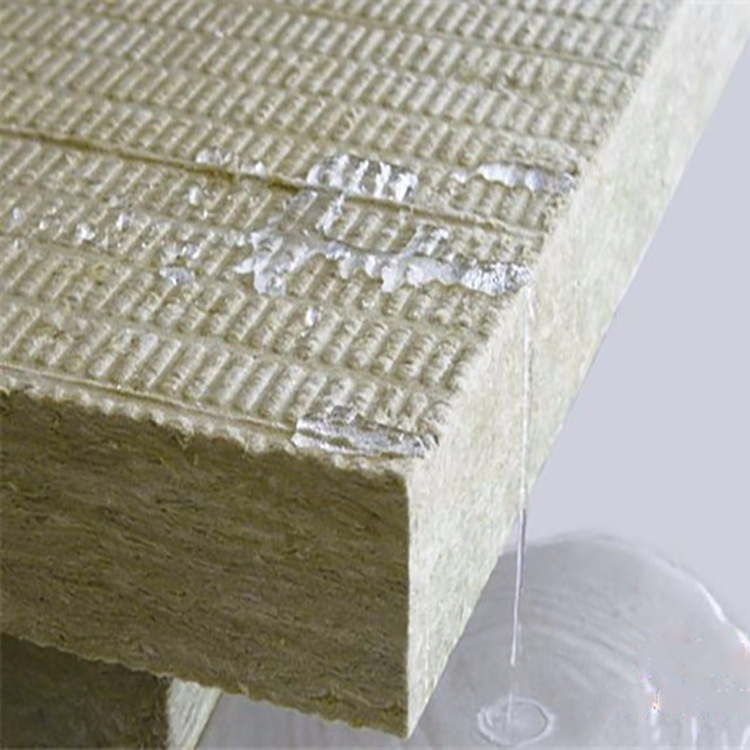

根据岩棉板的应用场景，还需添加针对性辅料：例如，用于建筑外墙的岩棉板需加入憎水剂（如有机硅化合物），通过改变纤维表面张力，提升板材的防水性能，避免吸水后保温效果下降；用于防火分区的岩棉板会添加阻燃剂（如氢氧化镁），进一步强化其耐高温、抗燃烧的特性，满足消防标准；这些辅料的添加量虽少（通常不超过 2%），但对提升岩棉板的市场竞争力至关重要。

四、不可忽视的 “生产辅助材料”

除了原料体系，生产过程中还需用到固化剂、脱模剂等辅助材料。固化剂能加速酚醛树脂的固化反应，确保生产线连续运转；脱模剂则可避免成型后的岩棉板与模具粘连，保证板材表面平整，减少废品率。

此外，部分厂家会使用矿渣作为玄武岩的补充原料，在降低生产成本的同时，通过调整矿渣与玄武岩的配比，优化岩浆的熔融特性，实现资源的高效利用。

综上所述，岩棉板的生产是一个多原料协同的系统工程。玄武岩提供了基础骨架，而助熔剂、粘结剂、功能性辅料及生产辅助材料则共同决定了岩棉板的性能、质量与成本。后续想要了解更多有关岩棉板的资讯，请关注尤特森岩棉材料厂家。
