SEARCH
密度是衡量铝箔离心玻璃棉板纤维密实度的核心指标（行业内常说的“容重”），它直接决定了材料在保温、防火、吸音、强度四大性能上的最终表现。简单来说，更高的密度通常带来更强的防火和抗压能力，但吸音性能则有一个“最佳值”。根据国家标准，离心玻璃棉板的密度范围一般在 24-120 kg/m³。

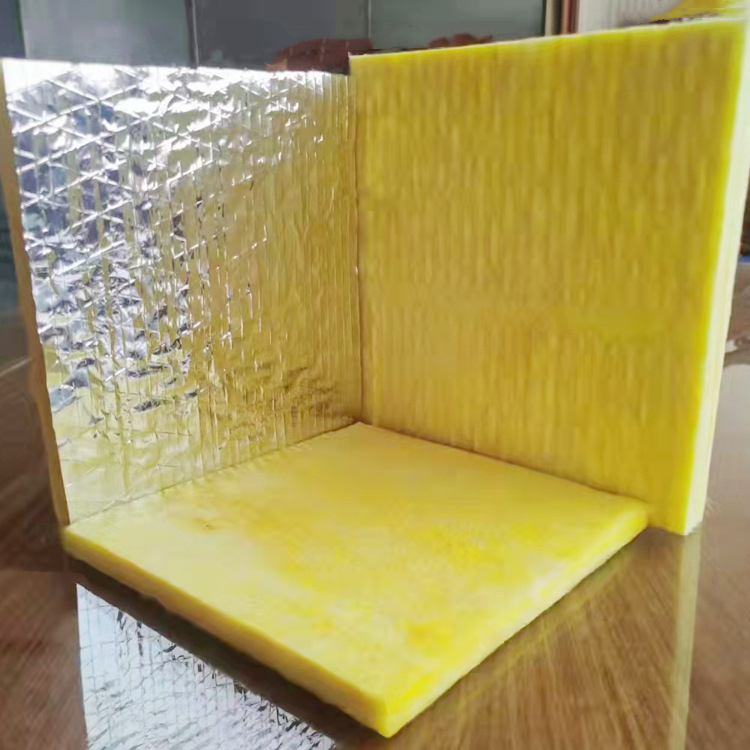

一、保温（隔热）性能
| 密度范围 | 保温表现 | 原因 |
| 低密度（30–60 kg/m³） | 最佳 | 孔隙多，空气占比高，空气导热系数低，隔热效果好 |
| 中密度（60–100 kg/m³） | 较好 | 平衡了隔热与强度 |
| 高密度（>100 kg/m³） | 反而下降 | 固体骨架比例增大，热量传导路径增多，导热系数升高 |
可以看出，密度过大时，导热系数可能升高，保温性能反而变差。建筑外墙等对承重要求不高的场景，低密度（30–60 kg/m³）更合适。
二、吸音降噪性能
吸音性能与密度密切相关，且存在一个 “最佳密度” ，通常在 110 kg/m³ 左右达到峰值。其原理基于 “空气流阻” ：
| 密度过低 | 纤维稀疏，声波轻易穿透，吸音效果不佳。 |
| 密度适中 | 纤维均匀，为声波提供最佳阻力，声能通过摩擦被有效转化为热能，实现高效吸音。 |
| 密度过高 | 纤维过于密实，声波被直接反射回室内，吸音效果反而下降。 |
因此，追求极致降噪（如影剧院），可选择密度接近100kg/m³的产品；而普通房间空调系统，48-80kg/m³已足够。另外，厚度增加对低频吸音效果提升明显，而密度增加更多用于优化中高频表现。
三、机械强度与结构稳定性
抗压 / 抗拉强度：密度越高→纤维交织越多→强度越高、越硬挺，不易压缩变形。
| 16–24 kg/m³ | 软、易塌，适合包裹异形管道，不适合承重 / 自撑风管。 |
| 32–48 kg/m³ | 刚柔平衡，可做板材、风管直管段，吊装不变形。 |
| ≥64 kg/m³ | 硬、脆、难弯曲，易开裂，仅用于特殊承重场景。 |
尺寸稳定性：密度越高，温湿度变化下收缩 / 膨胀越小，铝箔贴面不易起皱、脱层。

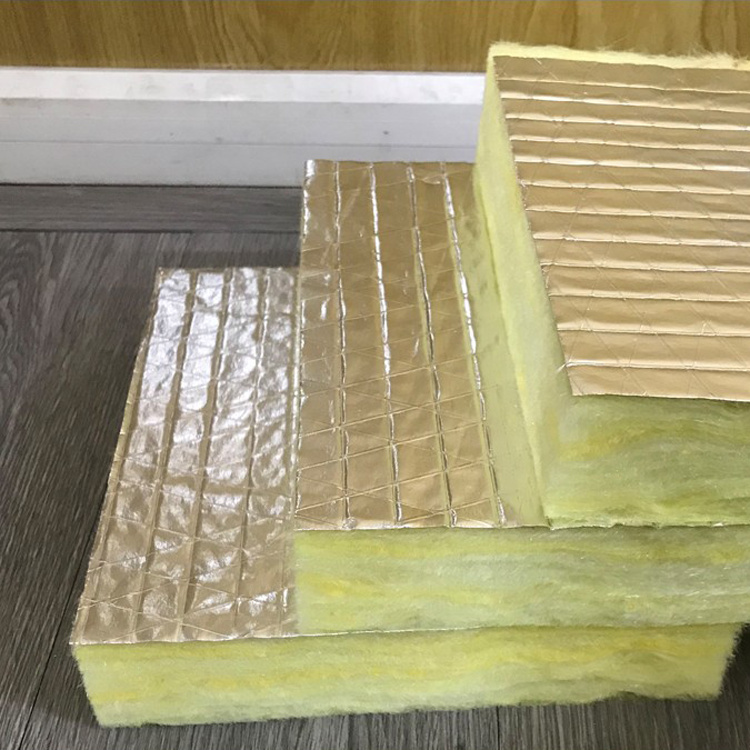

四、隔汽防潮与耐久性
高密度纤维结构更紧凑，吸湿率更低，更利于防潮。虽然材料自身憎水率本就较高（可达98.2%以上），但更高密度的芯材在局部破损时，入侵的水汽也更难在内部扩散，从而更好地保护保温性能。此外，材料表面复合的铝箔层是隔绝水汽的关键。铝箔优良的隔汽性直接提升了材料的防潮与耐久性，并使其导热系数（保温核心指标）可达≤0.033W/(m·K) 的水平。
密度是铝箔离心玻璃棉板的"调谐旋钮"——调低保隔热、调高保强度，吸声则需要调到约110 kg/m³的优选点。选型时必须根据具体场景在保温、吸声、强度之间做权衡，而非一味追求高密度。
18565454573
