常用的暖通空调管道保温材料类型及规格参数
2023-09-15       来源:尤特森

用于暖通空调管道的隔热材料只有几种类型。然而,由于管道安装在天花板上方,人们通常看不到管道隔热层。因此,尤特森小编将分享 4 种常见的管道保温材料类型及其规格。

通常,管道的外表面会放置绝缘材料,以防止冷凝和能量损失。然而,有时会在管道的内表面粘贴绝缘材料以抑制噪音,特别是对于空气处理机组(AHU)的管道。外部和内部管道应用的隔热材料规格不同。有些隔热材料不适合内部管道应用。话虽如此,让我们开始吧。


1、铝箔贴面玻璃棉

铝箔贴面玻璃棉是暖通空调管道最常见的隔热材料。柔性管道始终由玻璃棉保温。玻璃棉的外表面上有一层闪亮的铝箔,可将玻璃棉固定在一起。

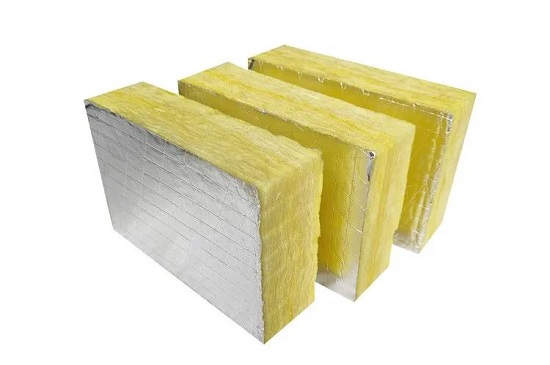

铝箔贴面玻璃棉

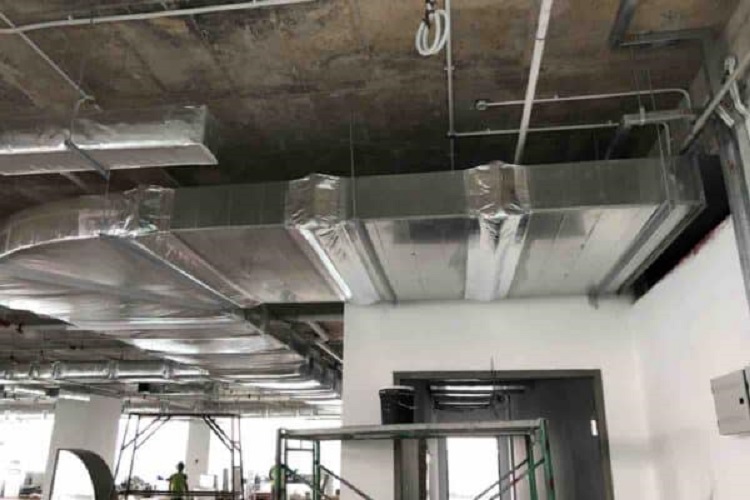

下面是我在施工过程中拍摄的AHU主送风管道的实际现场照片。请注意,管道的前三部分没有外部隔热层。这是因为它们内部绝缘,以抑制AHU发出的噪音。

铝箔贴面玻璃棉

内部保温后,可以看到风管的其余部分采用玻璃棉和铝箔进行外部保温。即使管道是内部保温的,管道接头仍然需要外部保温,以防止凝露。

通常,空调管道的送风和回风管道需要至少25毫米厚的玻璃棉保温层,玻璃棉的密度不应小于32kg/m3,并且热能玻璃纤维的导热系数不应超过 0.035 W/mK。需要注意的是,保温层的厚度取决于管道内部移动的空气与管道外部周围的空气之间的温差。

通常,AHU 送风温度约为 14℃,室温约为 24℃。因此,温差可能约为 10℃。因此,如果您将玻璃棉密度保持在 32kg/m3,则使用25毫米厚的玻璃棉就足够了。

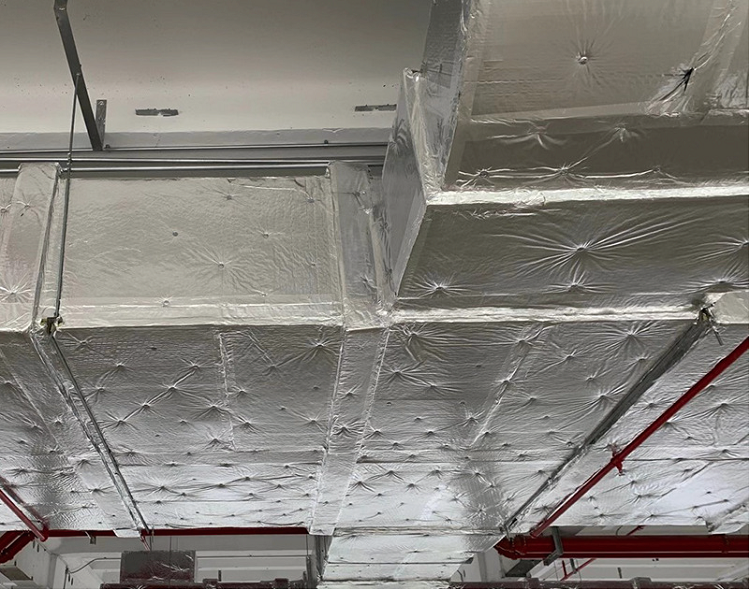

铝箔贴面玻璃棉

2、橡塑

橡塑是采用橡胶和聚氯乙烯为主要材料而制成的高分子化合物,内部为弹性闭孔发泡式结构,具有导热系数低、防水防潮、减振降噪、外观素雅美观、安装方便等优点。

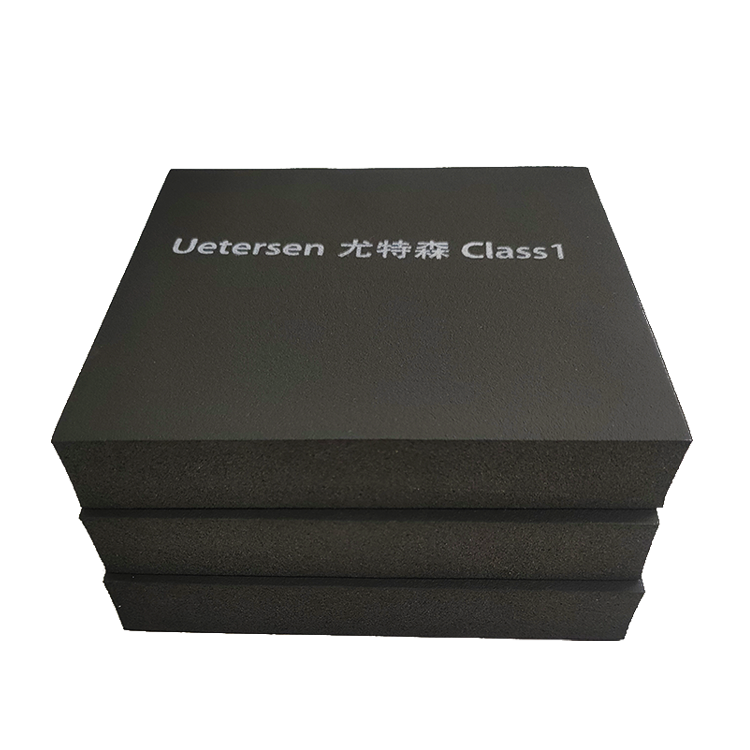

橡塑

橡塑作为暖通管道的保温材料更具有吸引力,橡塑的颜色可以定制,色彩丰富,另外不像玻璃棉保温绝缘管道那样有皱纹。此外,与玻璃棉相比,橡塑使用起来更安全。

橡塑使用的厚度根据温差的大小来决定的,一般的住宅和商业建筑使用10mm厚度,导热系数为0.035 W/mK。医院项目可能需要至少20mm厚度,密度不应小于30 kg/m3。

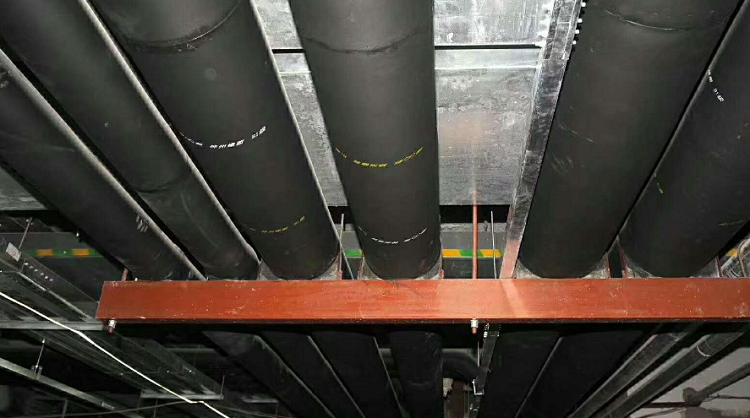

橡塑

3、岩棉

岩棉是一种常见的保温隔音材料,安装在大型空调管道的内表面上以吸收噪音。一般而言,内部保温层分别从AHU和风机盘管(FCU)的送风出口延伸约6m和1.2m。

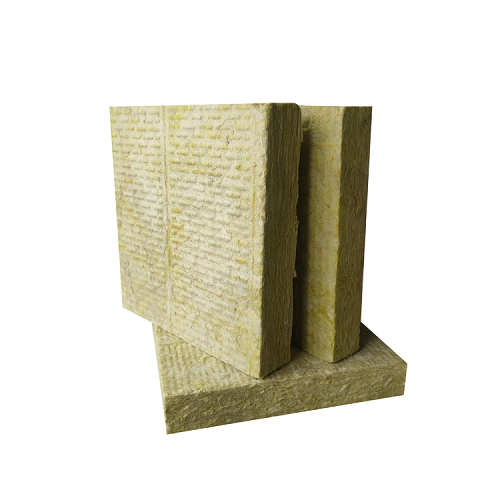

岩棉

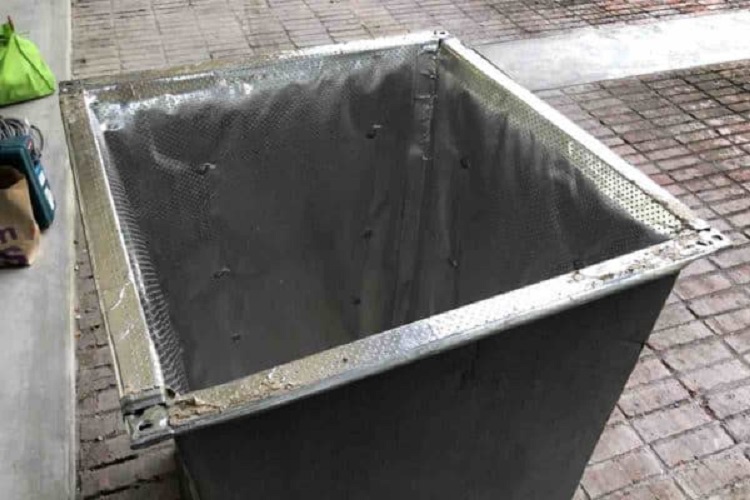

下面您可以看到AHU管道的内部。它采用岩棉保温,岩棉由穿孔金属板固定。

岩棉

有时也可用同规格的玻璃棉代替岩棉。然而,岩棉是更优选的,因为它们在AHU管道内的高风速下不易撕裂。

通常,空调管道的内部把握层要求厚度至少为50mm,并采用岩棉隔热层。岩棉的密度不应小于32kg/m3,岩棉的导热系数不应超过0.035W/mK。

如果风速超过7.6 m/s,应使用穿孔金属板代替穿孔金属板以增加完整性。冲孔金属板的厚度约为0.6mm。

4、带穿孔铝箔的玻璃棉

玻璃棉还用于空调管道的内部保温,以抑制噪音。通常,带有穿孔铝箔的玻璃纤维用于对 FCU 管道进行内部绝缘。AHU 管道的风速很高,会撕裂玻璃纤维和铝箔。

带穿孔铝箔的玻璃棉

FCU的噪音不如 AHU。因此,FCU管道的内部隔热层大多采用25mm厚的玻璃棉。玻璃纤维的密度保持不小于 32 kg/m3,玻璃纤维的导热率不应超过 0.035 W/mK。

对于隔音应用,必须使用穿孔箔而不是实心箔,因为我们需要这些孔使材料能够有效地吸收声音。然而,非常重要的是不要使用太大的孔,以防止玻璃纤维断裂并造成健康危害。

除了上述四种类型的暖通管道保温材料外,还有其他类型的管道隔热材料,例如聚氨酯、预制管道等。但是,这4种类型的保温材料是暖通管道保温最常用的材料。
