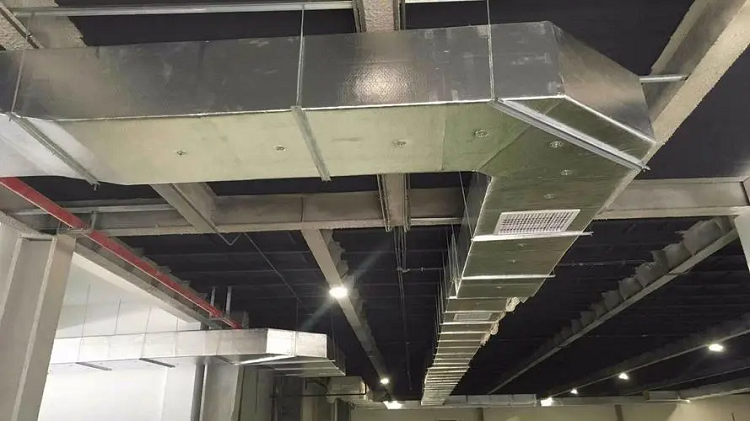

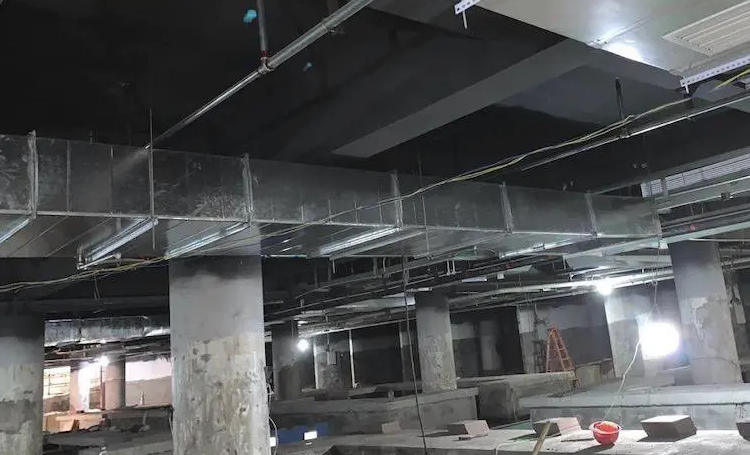

HVAC 系统的引入确立了对管道隔热的需求。强制通风管道系统设计为向建筑物的占用空间供应和返回新鲜空气和调节空气的管道。隔热材料用于控制管道传播的噪音,减少通过管道壁的热损失或热增益,并最大限度地减少水蒸气冷凝。内衬管道系统以正确的设计温度在整个占用空间中安静地安全输送新鲜空气和经过调节的空气。
1、什么是玻璃纤维风管内衬?

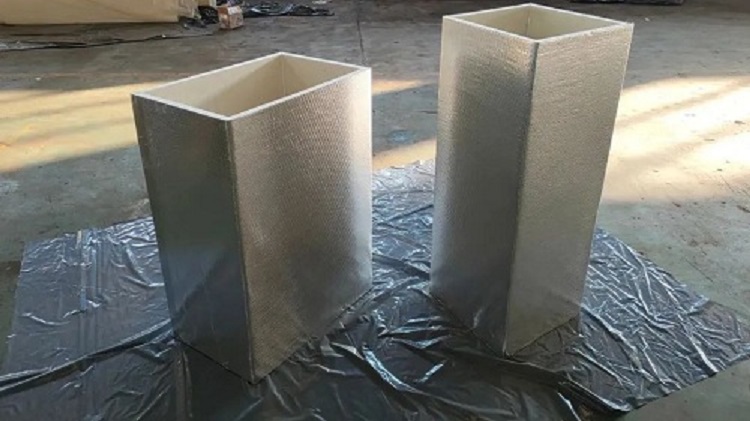

玻璃纤维声学管道内衬是玻璃纤维绝缘材料,用作管道、静压室和其他空气处理设备内表面的吸音和热能隔离衬里,可处理高达121℃的空气。
2、风管内衬用在哪里?
高占用率商业建筑内的许多类型的系统、建筑和空间,声学舒适度、热舒适度和安全性是关键,包括:会议室、医院和医疗保健、表演厅/剧院、教堂/寺庙/礼拜堂/宗教场所、录音室、办公空间、招待/住宿、教育设施、高速空气分配系统等。满足这些用途的空间调节需求的管道系统是使用玻璃纤维声学和热管道衬里的主要候选建筑和系统。
3、为什么管道衬里采用玻璃纤维?
玻璃纤维声学和导热管道内衬提供高性能的吸声体,经久耐用,对暖通空调管道结构中常用的金属不产生反应,并提供高水平的消防安全性。玻璃纤维管道衬里提供了这些功能,同时具有极高的成本效益和高度的通用性。
4、正确使用/功能
玻璃纤维管道内衬经常被建筑界(业主、设计师和安装人员)误解。制造良好的声能控制材料的产品通常也可以制造良好的热能控制材料。对于玻璃纤维产品尤其如此,包括管道衬里。
管道内衬的功能之一是隔音,旨在减少声能从一个位置到另一个位置的传递。该功能涉及消除运行中的 HVAC 空气分配系统的声音传输,增强室内环境质量(IEQ)的声学部分。
管道内衬的另一个功能是隔热,旨在减缓热量的增加和损失,主要目标是节能、冷凝控制和增强IEQ的热舒适度。管道衬里通常是一种成本效益较低的提供热能控制的方法。如果不需要 HVAC 空气分配系统中的声学控制,则可以考虑使用另一种形式的隔热材料来提供热控制功能。
空气分配管道的一种非常常见的做法是对空气分配组件进行衬里和外部隔热,以提供两种材料的最具成本效益的组合。例如,如果管道系统需要将声学控制和热控制达到 R-8 级隔热,设计人员可能会选择2.5cm的管道内衬,其安装后的 R 值为 4.2,然后添加一层玻璃纤维管道包裹层到管道的外表面,提供 3.8 或更大的安装 R 值。综合热值将满足或超过隔热值的需求,同时提供高质量且经济高效的声学舒适度。这种组合提供了高效的声能和热能控制。
基于目前市场上的玻璃纤维风管内衬产品,玻璃纤维风管内衬可用于暖通空调管道和设备,服务于气流速度高达每分钟1829米的暖通空调空气分配系统。如前所述,并非所有管道内衬都具有相同的速度水平。确认所考虑的产品的性能。玻璃纤维管道内衬仅适用于最高工作温度为121℃的 HVAC 空气分配系统。它不适用于厨房排气、通风柜排气、固体输送系统或其他类似管道。
玻璃纤维管道内衬产品可在单壁或双壁管道结构中衬砌矩形/方形、螺旋圆形、螺旋扁平椭圆形几何形状。其他可能安装管道衬里的空气分配系统组件包括空气处理器、整体设备柜、风机盘管、VAV 箱、声音衰减器、静压通风系统和传输管道,以及空气终端设备,如靴子、盒子和扩散器。
5、管道内衬材料的形式
玻璃纤维管道内衬材料以卷状形式供应,以板材形式供应刚性形式。毯状/卷状产品提供多种厚度和宽度,以满足性能和应用要求。刚性/板形式在满足较大静压空间的需求方面受到一定限制。
6、管道声音传输和声学性能
管道系统可能遇到或产生的令人不舒服的声音类型包括:
(1)串扰噪声:空气传播的噪声,使用气波从一个房间传输到另一个房间,例如通过位于同一管道上的相邻房间的扩散器传播的声音或音乐
(2)插入噪声:通过振动从一个房间传播到另一个房间的空气传播源和/或结构传播源,例如 HVAC 系统风扇产生的噪声
(3)其他噪音/系统噪音:啸叫噪音、隆隆噪音、爆裂噪音
声音或噪声衰减是声波能量损失或声音阻尼,是一种降低声波音量和质量的中断,即声能的损耗。HVAC 空气分配的声音或噪声衰减可以采取声音扩散、声音吸收和减振(噪声管理)的形式。
管道衬里的有效性通常通过以下三种方式之一来衡量:
(1)吸声系数(SAC) – 撞击特定表面时吸收的声能量。SAC表示特定频率下吸收的声能的百分比。
(2)降噪系数(NRC) – 倍频程中心频率为 250、500、1000 和 2000 Hz 时 SAC 的平均值。
(3)声音插入损失——由于在声源和接收器之间的声音路径中放置管道衬里而导致的声压级降低。该值以分贝为单位测量。
7、密度与厚度性能
人们普遍认为,增加密度是提高玻璃纤维管道内衬吸声性能的最佳方法。然而,增加管道衬里的厚度通常比增加密度提供更高的声音传输减少。了解所考虑的频率范围非常重要,因为增加密度在较高频率下可能更有效。
